用于核电站(NPP)、试验反应堆以及实验回路的加热解决方案

Thermocoax 可以提供独家专利的能够承受核裂变和核聚变发电厂的极端条件的加热解决方案。

核环境中的加热系统需要能在极端的高温、机械和电气压力下发挥最佳性能。得益于我公司专有的矿物绝缘电缆,Thermocoax 加热解决方案能够满足上述所有要求,并且可以在这种恶劣的环境中展现出优异性能。当无法使用标准加热元件时,我公司也可以设计定制化系统

用于核电站和核实验回路的加热系统

Thermocoax 可生产用于裂变或聚变反应堆的加热系统。此外,我公司还可为再现辐射、温度和压力条件的核实验回路提供相关产品。

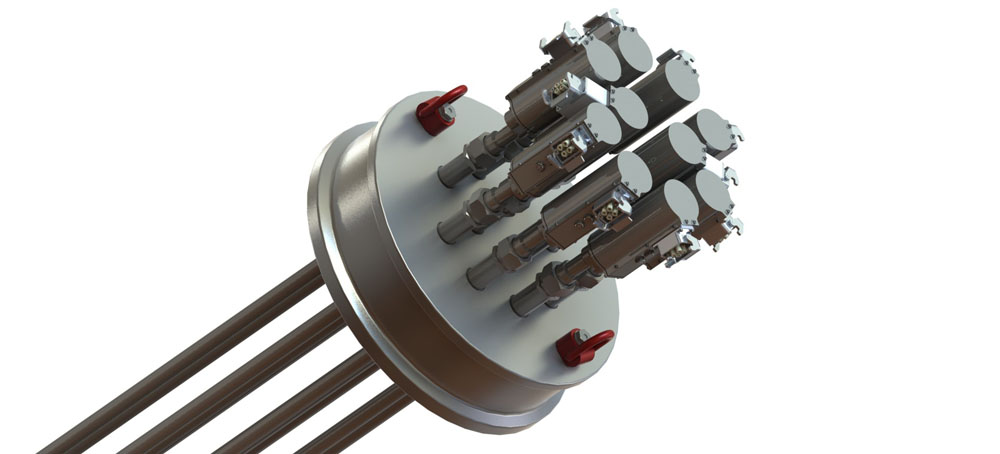

采用矿物绝缘电缆技术的双屏障稳压器(PRZ)加热器

在核反应堆中,稳压器加热器是必不可少的,它可以确保主冷却剂的压力保持在足够高的水平,从而防止燃料组件沸腾。.在过去的 40 年里,Thermocoax 已经为新建的核电站、改造的核电站以及测试回路提供了超过 10,000 个稳压器加热器。我公司的双屏障设计比传统机制的故障率要低 3 倍,它可以通过防止“晶间应力腐蚀开裂(IGSCC)”来保护冶金容器的压力边界

采用有限元分析(FEA),Thermocoax 开发出了稳压器加热器,以优化热、电和机械结构。我公司的加热器具有良好的热传导,从而具有经过实践证明的较长的使用寿命。加热器分不同的直径和长度,可以垂直或水平安装。

  • 高功率密度可达 40W/cm²
  • 连接器最高可承受 260°C,测试压力可达 260 bar
  • 根据国际机械标准(ASME、KTA、RCC-M)设计而成
  • 获得 1E 资格

用于实验回路的燃料细棒模拟器

Thermocoax 燃料细棒模拟器是专为必须在核燃料细棒上进行的材料特性和热研究而定制的

由于我公司知道核电站制造商有其自己的特定燃料配置、尺寸和组装方法,因此 Thermocoax 解决方案可以模拟各种燃料设计。燃料细棒与冷却剂是电隔离的,从而使实验在稳定状态、瞬态和事故条件下,再现堆芯冷却剂循环。

模拟器上的专有连接器设计为可承受电压、电流和温度。此外,可以根据客户的要求嵌入热电偶

  • 外护套为铬镍铁合金和不锈钢材质
  • 热部件长度为 100~3000 毫米
  • 外径为 4~22 毫米
  • 线性或余弦热剖面

易于布线的柔性伴热电缆

Thermocoax 柔性伴热解决方案设计用于在聚变和裂变反应堆中保持温度以及维持冷却液正常工作。我公司可为管道、罐、板以及高密度加热套提供加热元件

在关键性的压水堆(PWR)回路中,可将 Thermocoax 伴热电缆布置在硼罐中,以维持温度,从而防止结晶。其也用于聚变反应堆(例如,国际热核聚变实验堆(ITER)),在“烘烤”阶段的真空室中,以产生尽可能低的真空。

我公司的伴热电缆设计为可以承受极端辐射,并能在极高的工作温度下正常使用,它在线路电阻、外径和长度方面具有多种配置,可供选择。我公司的矿物绝缘电缆配有适用于各种条件的连接器,并且它还具有严格的弯曲半径,适用于各种设计配置。

  • 防水防火
  • 铬镍合金或不锈钢外护套
  • 较具竞争力的安装成本

用于研发的定制式反应炉

Thermocoax 反应炉根据研发应用的需求而专门制造而成。适用于在“游泳池式”反应堆中进行材料老化实验以及热测试。由于加热器与整体组件集成在一起,因此,可以保证热优化。根据客户的要求,我公司还可以加装其它仪器,比如电阻式温度检测器(RTD)以及热电偶。由于采用了我公司的柔性电缆,Thermocoax 反应炉的尺寸可以非常小,可小至几厘米。

  • 温度可达 1100°C
  • 尺寸从几厘米到 1 立方米不等
  • 无缝式的热/冷转变
  • 采用柔性电缆,便于布线

堆芯内加热系统

Thermocoax 可生产堆芯内加热系统小型模块化反应堆(SMR),通常适用于人口稀少的城区。在此类反应堆中,加热元件通常会更靠近裂变材料。

我公司的加热系统配备了采用了最先进的陶瓷密封件的具有长期密封性的连接器。根据客户的需求,Thermocoax 堆芯内系统适用于正常条件下或是设计基准事故的极端辐射、压力和热量条件下。

  • 尺寸较小,单触点或多触点
  • 采用由镍或热电偶材料制成的触针
  • 采用合格的树脂化合物(如果允许)
  • 防止冷却剂失流事故(LOCA)以及冷却剂失流事故后的外流

为何使用 Thermocoax 加热解决方案?

用于加热解决方案的 Thermocoax 矿物绝缘电缆技术设计为能够承受核工业中的最恶劣的条件。

当标准解决方案无法满足需求时,我公司还可以根据客户的具体要求,提供定制式的加热解决方案,我公司为此而深感自豪。我公司的产品的生产质量极佳,在符合国际公认生产标准的基础上,满足您的期望。



用于核电站的加热解决方案:技术数据

如需获取有关我公司的高级加热解决方案以及相关产品的进一步详情请不要犹豫,赶紧联系我公司
